Chile 24 define lista de materiais e relatório de mercado do projeto de vila de aço leve para moradias geminadas

Chile 24 define lista de materiais e relatório de mercado do projeto de vila de aço leve para moradias geminadas

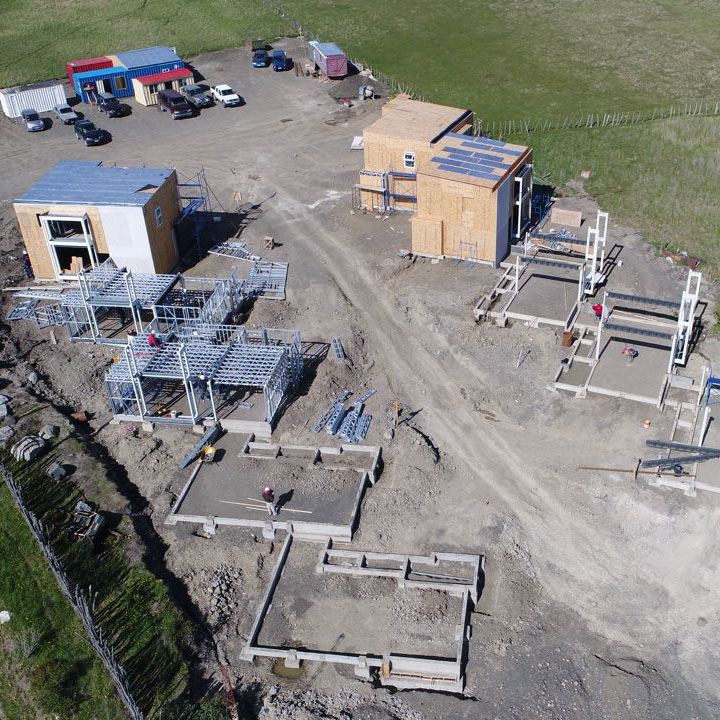

Este projeto é um projeto de moradia personalizada em aço leve, projetado pela CBC Company para clientes chilenos, incluindo um total de 24 unidades conectadas de vilas-de dois andares. O projeto estrutural geral segue rigorosamente os requisitos de resistência ao vento e à neve. Os parâmetros detalhados do projeto são os seguintes:

Escala do Projeto: 24 conjuntos de vilas-de dois andares em aço leve

Tamanho de edifício único: 9,35m × 7,65m (comprimento × largura)

Área de Construção de Edifício Único: 137 ㎡

Projetar resistência à velocidade do vento: 42m/s

Pressão básica da neve: 50kg/㎡

Prazo de envio: FOB Ningbo

Preço unitário de conjunto único: 28.000 dólares americanos

Volume de envio: 1 × contêiner de cubo alto de 40HQ por villa individual







Todos os materiais são customizados e combinados de acordo com os nós do desenho de construção, e o consumo detalhado dos materiais principais para uma única vila é conforme a tabela abaixo:

Não.	Nome do material	Especificação e grau	Consumo de Edifício Único
1	Quilha de aço leve	G550-Aço galvanizado de alta resistência AZ150, série 70/série 89, espessura de 0,95 mm	3,5 toneladas
2	Material enrolado à prova d'água SBS	Espessura de 3mm	86 ㎡
3	Material de isolamento térmico OPP	Espessura de 8mm	290 ㎡
4	Painel de parede exterior esculpido em metal PU	Espessura de 27mm	170 ㎡
5	Placa de gesso-à prova de umidade	Espessura de 10 mm (colocação-de camada dupla para sistema de parede)	560 ㎡
6	Placa de fibra de cimento	9mm/12mm/18mm (usado para áreas úmidas e reforço de divisórias)	320 ㎡
7	Placa de fibra de cimento para piso	Placa de rolamento de piso com 18 mm de espessura	70 ㎡
8	Telha metálica de aço colorida	Espessura de 0,6 mm	90 ㎡
9	Algodão com isolamento térmico de lã de vidro	Espessura de 100 mm (preenchido na lacuna da quilha)	660 ㎡
10	Placa OSB	Espessura de 15 mm	Combinado com sistema de parede e telhado
11	Membrana Respirável	Membrana impermeável-respirável unidirecional	Combinado com sistema de parede e telhado
12	Piso Composto	Espessura de 12mm	Combinado com sistema de piso
13	Janela de isolamento térmico com vidro duplo-de liga de alumínio	Janela de isolamento térmico personalizada	13 peças
14	Porta com Isolamento Térmico	Porta de isolamento térmico personalizada	16 peças
15	Escadaria em Estrutura de Aço	Escada personalizada integrada	1 conjunto por edifício







3.1 Sistema de Telhado

Construída estritamente de acordo com os nós do desenho, a estrutura em camadas de dentro para fora é: teto de placa de gesso de 9 mm (placa de fibra de cimento de 9 mm para áreas úmidas) → isolamento de lã de vidro de 100 mm preenchido na quilha → quilha de aço leve série 70 de 0,95 mm → placa OSB de 15 mm → membrana respirável de uma- via → camada de isolamento térmico OPP de 8 mm → camada impermeável SBS de 3 mm → superfície de telha metálica de aço colorida de 0,6 mm camada.



3.2 Sistema de Parede Exterior

Estrutura em camadas: Placa de gesso à prova de umidade- de camada dupla de 10 mm ({2}} (placa de fibra de cimento de 10 mm para áreas úmidas) → enchimento de isolamento de lã de vidro de 100 mm → quilha de aço leve de 0,95 mm da série 89 → placa OSB de 15 mm → membrana respirável → camada de isolamento térmico OPP de 8 mm → acabamento externo da placa de isolamento térmico decorativa esculpida em metal PU de 27 mm.



3.3 Sistema de Parede Interior

Estrutura em camadas: placa de gesso à prova de umidade-dupla camada de 10 mm- em ambos os lados (placa de fibra de cimento de 10 mm para áreas úmidas) → estrutura de quilha de aço leve de 0,95 mm da série 89 → isolamento térmico de lã de vidro de 100 mm e preenchimento de isolamento acústico dentro da quilha.





3.4 Sistema de Parede Divisória

Estrutura em camadas: placa de gesso à prova de umidade- de 10 mm (placa de fibra de cimento de 12 mm para áreas úmidas) → quilha de aço leve de 0,95 mm da série 89 → placa de fibra de cimento de 18 mm para reforço de isolamento → enchimento interno de lã de vidro de 100 mm, proporcionando alto isolamento acústico e desempenho de isolamento de fogo entre residências.



3.5 Sistema de Piso

Estrutura em camadas: estrutura de quilha de aço leve de 0,95 mm da série 89 → enchimento de isolamento de lã de vidro de 100 mm → placa de rolamento de piso de placa de fibra de cimento de 18 mm → camada de superfície de piso composta de 12 mm.



3.6 Estrutura Auxiliar

Suportando estrutura completa de estrutura de aço, 1 conjunto de escada de aço personalizada, 13 unidades de janelas de isolamento térmico com vidros duplos-de liga de alumínio e 16 unidades de portas de isolamento térmico, formando um sistema de construção fechado completo.







4.1 Principais Vantagens

Excelente adaptabilidade climática: Projetada para resistência a ventos fortes de 42 m/s e pressão de neve de 50 kg/㎡, a quilha de aço leve de alta resistência G550-AZ150 tem alta rigidez estrutural, que pode se adaptar a ventos complexos e climas de neve no Chile, e a vida útil projetada é de mais de 50 anos.



Sistema de isolamento térmico e economia de energia multi-camadas: Equipado com lã de vidro de 100 mm + 8mm isolamento OPP + 27mm placa de isolamento de parede externa PU estrutura de isolamento composto multi{3}}camadas, combinando janelas com vidros duplos-e portas de isolamento térmico, o desempenho geral de preservação do calor do edifício é excelente, terá 5 ~ 8 graus de diferença entre dentro e fora. o que pode reduzir efetivamente o consumo de energia do edifício.



Design completo à prova d'água e{0}}de umidade: O telhado adota material enrolado à prova d'água SBS + sistema impermeável em camadas de membrana respirável unidirecional; as áreas úmidas são substituídas por placas de fibra de cimento em vez de placas de gesso, o que resolve o problema de umidade e mofo nas paredes em áreas úmidas e melhora a durabilidade do edifício.



Bom isolamento acústico e desempenho de isolamento: A parede divisória é equipada com placa de reforço de fibra de cimento de 18 mm + enchimento de lã de vidro de quilha completa, e as paredes internas e externas adotam placa de camada dupla combinando algodão de isolamento, que proporciona excelente efeito de isolamento acústico (45db) e atende aos padrões de conforto residencial.



Envio de contêineres padronizado: O conjunto único é embalado em um contêiner de 40HQ com correspondência de material padronizado, sem-corte e desperdício no local, tudo conectado e montado por parafusos e pregos, carregamento conveniente do contêiner, baixo custo logístico e entrega rápida no exterior.



Alta Industrialização e Construção Rápida: todos os componentes são pré-fabricados na fábrica com especificações unificadas, montagem-no local, ciclo de construção curto, menos afetados pelo ambiente externo e adequados para replicação de projetos em lote no exterior. para uma única casa, serão necessários apenas 4 a 5 trabalhadores para terminar dentro de três a quatro semanas





4.2 Desvantagens Existentes e Espaço de Otimização

Custo de material alto e abrangente: toda a casa adota quilha galvanizada G550 de alta-especificação, isolamento composto multi{2}}camadas e placas decorativas de qualidade importada, com alto custo de matéria-prima, resultando em um preço unitário único de 28.000 dólares americanos, que não tem vantagem de preço na concorrência-do mercado de baixo custo.



Processo complicado de instalação-no local: os sistemas de telhado, parede e piso têm estruturas compostas multi-camadas com muitos tipos de materiais, exigindo trabalhadores de construção profissionais para instalação em camadas, altos requisitos para tecnologia de construção-no local e aumento dos custos de mão de obra de construção no exterior.



Acessórios pesados ​​para paredes e pisos: Um grande número de placas de fibra de cimento é usado para reforço e substituição de áreas úmidas, o que aumenta o peso morto geral da construção de aço leve, enfraquece ligeiramente a vantagem de leveza das estruturas de aço leve e aumenta a carga de transporte de forma adequada.



Formulário Único de Aparência Arquitetônica: A parede externa padronizada de placa esculpida em metal PU tem um estilo fixo, sem espaço de personalização personalizado, o que não é adequado para-a demanda do mercado de vilas personalizadas de alta qualidade.







Combinada com os principais mercados internacionais da CBC (América do Sul, Sudeste Asiático, Oriente Médio, África), esta tabela analisa a adaptabilidade deste projeto de villa personalizado no Chile em diferentes mercados regionais a partir das dimensões de adequação climática, desempenho estrutural, adaptabilidade de custos e demanda de mercado:

Mercado-alvo	Características Climáticas e Ambientais	Adaptabilidade Estrutural	Adaptabilidade de custos e preços	Grau geral de correspondência de mercado	Sugestões de otimização
América do Sul (Chile, Argentina)	Vento forte, queda de neve sazonal, grande diferença de temperatura entre o dia e a noite, clima costeiro úmido	A resistência ao vento de . 42m/s altamente compatível e a pressão de neve de 50 kg/㎡ atendem totalmente aos padrões de carga locais; O sistema multi-de isolamento e à prova de umidade-se adapta às mudanças locais de temperatura e umidade	Médio. Os residentes locais têm altos requisitos de qualidade residencial e podem aceitar preços de moradias-de médio e alto padrão; pedidos em lote reduzem custos abrangentes	★★★★★ (Excelente)	Manter a configuração estrutural original, enriquecer adequadamente os estilos de aparência da parede externa para atender às necessidades estéticas locais
Sudeste Asiático	Alta temperatura e alta umidade durante todo o ano, tufões frequentes, sem demanda de pressão de neve	Basicamente combinado. A forte resistência ao vento atende ao clima de tufão; O sistema-à prova de umidade se adapta a ambientes com alta umidade. O projeto de pressão da neve é ​​​​redundante	Baixo grau de correspondência. Alto-padrão de resistência à neve e materiais de isolamento espessos aumentam custos desnecessários. O alto preço unitário não é adequado para habitações civis em massa	★★★☆☆ (Médio)	Cancelar a configuração de reforço de pressão de neve, reduzir a espessura do material de isolamento, reduzir o custo geral para vendas em massa
Mercado do Oriente Médio	Seco e quente, forte vento de areia, grande diferença de temperatura entre o dia e a noite, sem neve e ambiente úmido	Parcialmente correspondido. A alta resistência ao vento adapta-se ao clima de vento de areia; sistema de isolamento térmico se adapta a altas temperaturas. A configuração-à prova de umidade e de área úmida é redundante	Médio. O mercado residencial-de alto padrão pode aceitar o preço, mas o mercado civil é sensível ao custo	★★★☆☆ (Médio)	Remova materiais redundantes-à prova de umidade, otimize a estrutura de radiação de calor da parede externa e adapte-se a climas secos e quentes
Mercado Africano	Alta temperatura, seca, vento forte ocasional, baixos requisitos de padrões de construção residencial	Excesso de desempenho. A resistência original ao vento, à neve e à configuração de isolamento-multicamadas excedem em muito a demanda local de construção	Baixo grau de correspondência. O preço unitário é demasiado elevado para o mercado habitacional civil africano, falta de competitividade em termos de custos	★★☆☆☆ (Ruim)	Simplifique a configuração estrutural, reduza as especificações de materiais, remova projetos de desempenho redundantes e lance uma versão simplificada de baixo-custo







Este projeto de moradia chilena de aço leve com 24 conjuntos adota-um projeto estrutural personalizado de alto padrão, com excelente resistência ao vento, à neve, ao isolamento térmico e ao desempenho de isolamento acústico e à prova d'água. A configuração geral do material está completa, o sistema de construção é maduro e altamente adaptado ao ambiente do mercado sul-americano chileno e aos padrões residenciais. No entanto, devido à alta especificação dos materiais de suporte, o custo geral é relativamente alto, resultando em certas limitações no mercado-de baixo custo do Sudeste Asiático, África e outras regiões. Na promoção de mercado subsequente, a otimização diferenciada da configuração do produto pode ser realizada de acordo com as características climáticas e o nível de consumo das diferentes regiões, de modo a melhorar a competitividade do mercado global dos produtos de vilas de aço leve CBC.
