Projeto Hotel Town nas Filipinas usando sistema LGS Frame
Vantagens do sistema estrutural selecionadoDesempenho estrutural – Excelente integridade, alta resistência e grande rigidez.Resistência à corrosão – Tratamento de superfície galvanizado-por imersão a quente para longa vida útil.Instalação rápida e economia de custos – Fácil de montar, reduz trabalho e tempo.Amigável ao meio ambiente – Sistema de construção verde com materiais recicláveis.Paredes de preenchimento de aço leve-de calibre – grau G550, alumínio AZ150-zinco revestimento, alta resistência e rigidez.Fabricação de precisão – Máquina formadora de rolos de aço leve-de calibre leve-importada da Nova Zelândia para produção contínua, alta velocidade, alta precisão e baixa tolerância.
Introdução de Produto

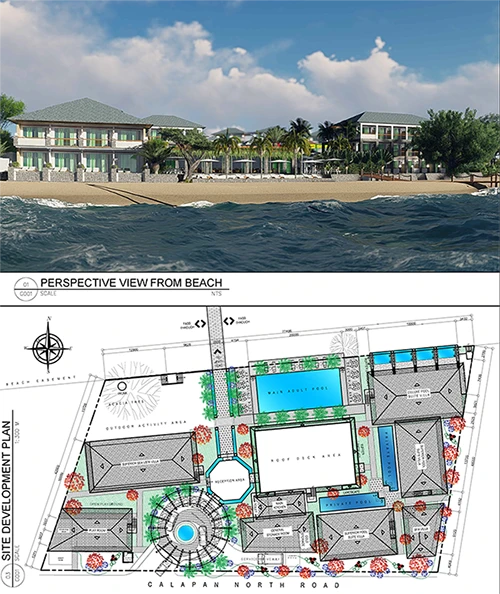

Introdução ao Projeto – Filipinas Hotel Town
Componentes do Projeto
Vilas luxuosas com suítes com piscina
Vilas luxuosas com vista para o mar
Villas típicas com suítes premium com piscina
Restaurante
Edifício de gerenciamento e entretenimento
SPA
Salas de recepção
Marina
1. Visão Geral do Sistema Estrutural
Sistema de estrutura de aço-de parede fina + sistema de parede de preenchimento de aço-de bitola leve
Vantagens do sistema estrutural selecionado
Desempenho estrutural– Excelente integridade, alta resistência e grande rigidez.
Resistência à corrosão– Tratamento de superfície-galvanizado por imersão a quente para longa vida útil.
Instalação rápida e economia de custos– Fácil de montar, reduz trabalho e tempo.
Amigo do ambiente– Sistema construtivo verde com materiais recicláveis.
Paredes de preenchimento-de aço leve– Grau G550, revestimento de alumínio-zinco AZ150, alta resistência e rigidez.
Fabricação de precisão– Máquina formadora de rolos de aço leve-de calibre leve-importada da Nova Zelândia para produção contínua, alta velocidade, alta precisão e baixa tolerância.
Escada de aço– Estrutura prática e robusta em aço.
Construção pré-fabricada– Pré-fabricado de fábrica, montado no local. Reduz bastante os custos, simplifica a instalação, garante o controle de qualidade e proporciona longa vida útil.
Vantagem econômica– Reduz custos de material e instalação. Uma solução de construção permanente.
2. Tipos de construção e especificações de materiais
Aplicável a:Vilas luxuosas com suítes com piscina, vilas luxuosas com vista para o mar, típicas vilas premium com suítes com piscina, edifício de gerenciamento e entretenimento, SPA(sem chassi)
|
Não. |
Componente |
Detalhes de construção |
|
1 |
Quadro principal |
Sistema-de estrutura de aço com paredes finas, estrutura de escada de aço, paredes de preenchimento-de aço leve |
|
2 |
Teto |
Telha de aço esmaltada colorida-de 0,5 mm + membrana respirável (unidirecional-) + estrutura de telhado de aço leve-de bitola |
|
3 |
Sistema de parede externa |
Camada externa: placa de fibrocimento 15mm + argamassa + malha de aço + pino de aço de bitola leve + concreto espumado + malha de aço + argamassa. Acabamento lateral interior por preferência do cliente (não incluído neste orçamento) |
|
4 |
Sistema de parede interna |
Argamassa + malha de aço + viga-de aço leve + espuma de concreto + malha de aço + argamassa. Acabamento por preferência do cliente (não incluído) |
|
5 |
Piso de varanda e corredor |
Decks de madeira anti-corrosão |
|
6 |
Construção de piso/chassis |
Argamassa + malha de aço + concreto espumado + malha de aço + argamassa |
|
7 |
Portas e janelas |
Janelas: esquadrias de alumínio-quebradas, vidro temperado preenchido com gás inerte. Portas externas: portas de entrada. Portas internas: portas de madeira. Portas de vidro: esquadrias de alumínio-quebradas com vidro temperado-preenchido com gás-inerte |
|
8 |
Varanda, corredor e corrimãos de escada |
Corrimãos de aço |
|
9 |
Outras decorações |
Guarnições de abertura de portas/janelas, acessórios etc. |
|
10 |
Painéis divisórios para banheiro |
Vidro temperado-de camada dupla, incluindo portas e acessórios na divisória |
|
11 |
Outros |
Instalação (excluindo obras civis, hidráulicas e elétricas), transporte, medidas organizacionais, etc. |
3. Restaurante(sem chassi)
|
Não. |
Componente |
Detalhes de construção |
|
1 |
Quadro principal |
Sistema de estrutura de aço de seção H-+ sistema de estrutura de aço com paredes-finas, estrutura de escada de aço, paredes de preenchimento de aço de{3}}calibração leve |
|
2 |
Teto |
Telha de aço esmaltada colorida-de 0,5 mm + membrana respirável (unidirecional-) + estrutura de telhado de aço leve-de bitola |
|
3 |
Sistema de parede externa |
Placa de fibrocimento 15mm + argamassa + malha de aço + pino de aço leve-de bitola + concreto espumado + malha de aço + argamassa. Acabamento interior à escolha do cliente (não incluído) |
|
4 |
Sistema de parede interna |
Argamassa + malha de aço + viga-de aço leve + espuma de concreto + malha de aço + argamassa. Acabamento à escolha do cliente (não incluído) |
|
5 |
Construção de piso |
Argamassa + malha de aço + concreto espumado + malha de aço + argamassa |
|
6 |
Portas e janelas |
Janelas: esquadrias de alumínio-quebradas, vidro temperado preenchido com gás inerte. Portas externas: portas de entrada. Portas internas: portas de imitação de madeira. Portas de vidro: esquadrias de alumínio-quebradas com vidro temperado-preenchido com gás-inerte |
|
7 |
Corrimãos de escadas e varandas |
Corrimãos de aço |
|
8 |
Outras decorações |
Guarnições de abertura de portas/janelas, acessórios etc. |
|
9 |
Painéis divisórios para banheiro |
Vidro temperado-de camada dupla, incluindo portas e acessórios na divisória |
|
10 |
Outros |
Instalação (excluindo obras civis, hidráulicas e elétricas), transporte, medidas organizacionais e técnicas, etc. |
4. Notas principais
Todos os itens cotados excluemobras civis (fundações, obras de canteiro)eMEP (mecânica, elétrica, hidráulica)instalações.
Os acabamentos das paredes interiores deverão ser executados pelo cliente de acordo com a preferência – não incluídos neste orçamento.
O sistema é projetado como umedifício permanentecom alta durabilidade e baixa manutenção.
Projeto de engenharia e conformidade com o código local (NSCP das Filipinas, incêndio, sísmica, carga de vento) a serem realizados por engenheiros estruturais licenciados com base nos layouts arquitetônicos finais.
