Estatísticas de consumo de aço, análise estrutural e aplicabilidade de mercado do projeto da planta CBC SG ECO nas Filipinas

Estatísticas de consumo de aço, análise estrutural e aplicabilidade de mercado do projeto da planta CBC SG ECO nas Filipinas

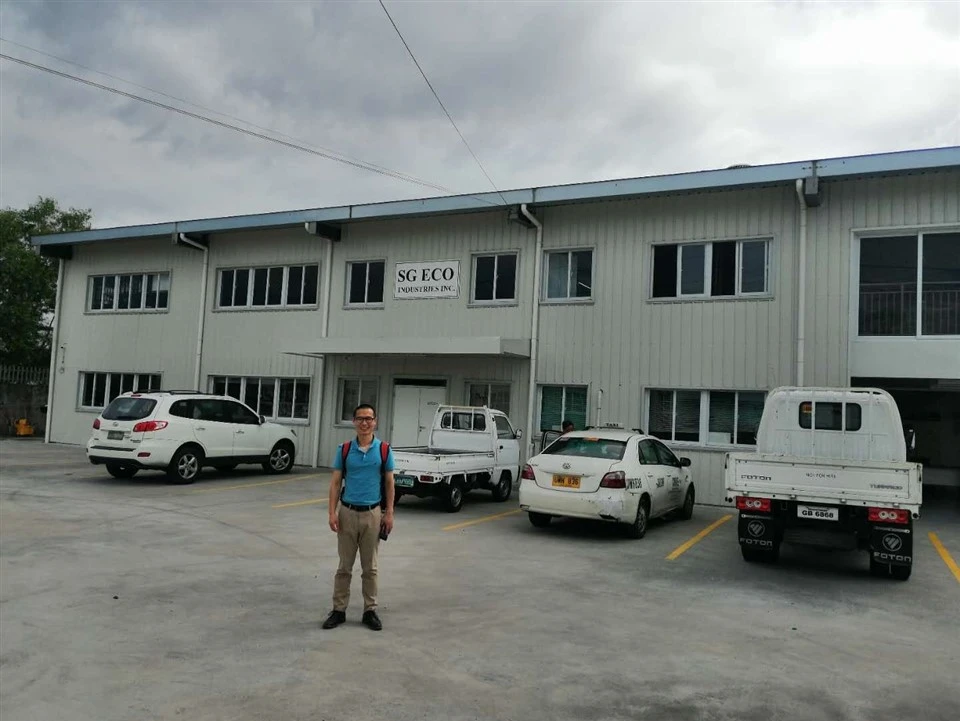

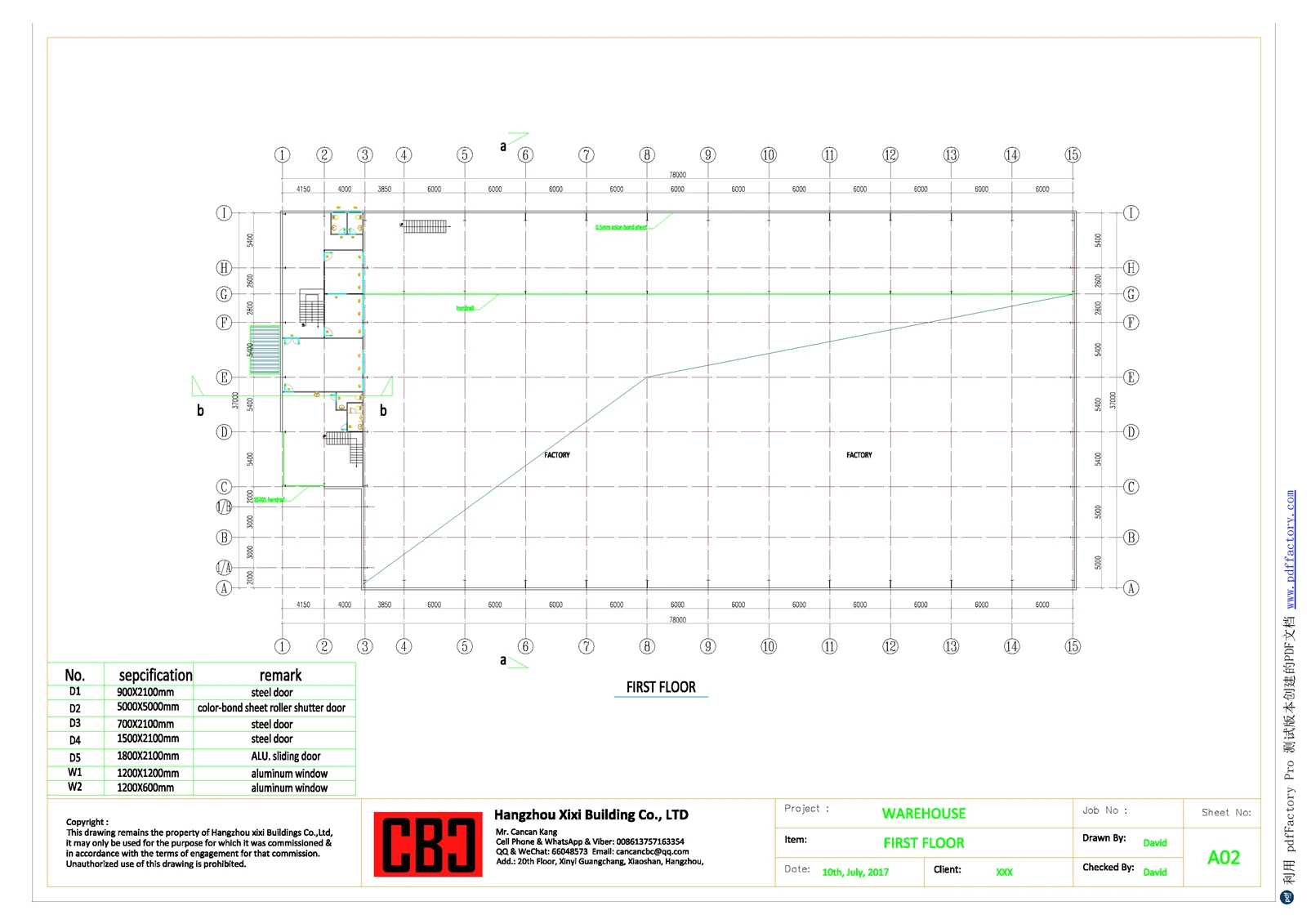

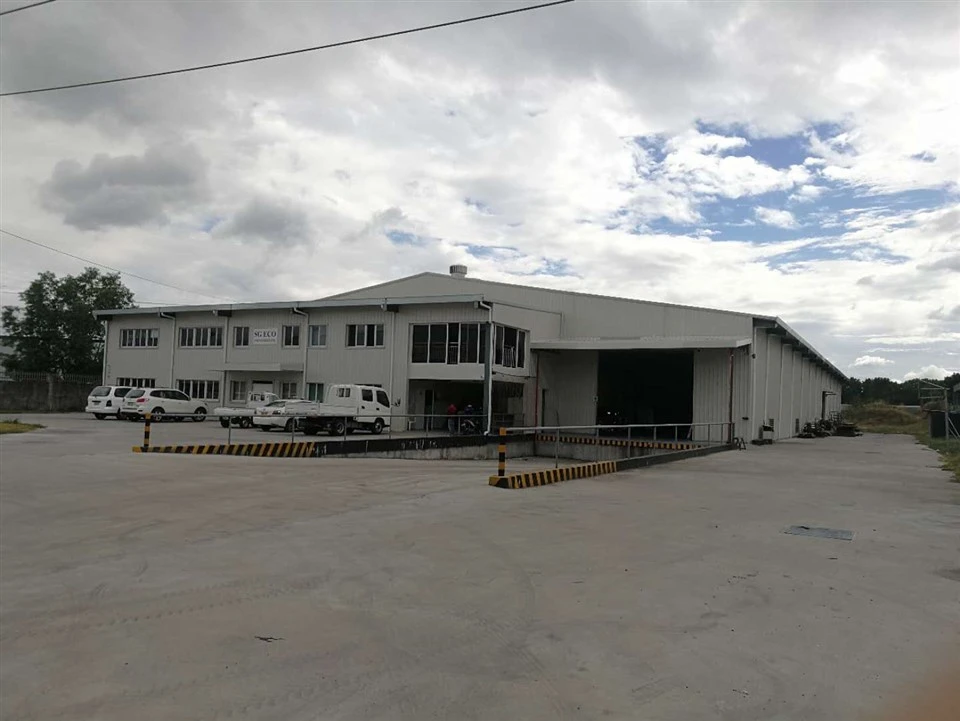

Em 2017, a CBC projetou e produziu um projeto de planta pré-fabricada para o cliente filipino SG ECO. O edifício principal tem uma dimensão de 70m de comprimento, 37m de largura e 6m de altura, com espaçamento entre vãos de 6m cada, exceto o vão mais ocidental que tem 3,6m. A direção do vão é um vão único sem colunas intermediárias. Um mezanino com 7,4m de largura e 3m de altura está disposto na parte norte da planta. Um prédio de escritórios de dois- andares está localizado fora do lado oeste da fábrica, compartilhando uma parede com o prédio principal da fábrica. O edifício de escritórios tem 22m de comprimento, 8,15m de largura, pé direito de 3m por andar e altura total de 6m. As principais colunas de aço adotam o perfil personalizado CBC H750*300*6*12mm, as vigas do telhado são divididas em duas seções: H900~600*250*6*10mm e H600*250*6*10mm. As terças do telhado e da parede são C160 * 60 * 20 * 1,8 mm. As colunas do mezanino são H300*200*6*10mm e as vigas do mezanino são H400*200*6*10mm. Existem 6 colunas resistentes ao vento em cada extremidade, com o tamanho de H400*180*6*8mm. As vigas do prédio de escritórios são H400*200*6*10mm, um lado das colunas compartilha as colunas do armazém e o outro lado adota o perfil personalizado H300*200*6*10mm. As vigas do telhado do prédio de escritórios são H300*150*6*8mm.





As estatísticas de consumo de aço são baseadas no peso teórico das seções de aço (densidade do aço: 7,85g/cm³), combinado com o comprimento real de cada componente, e o processo de cálculo e resultados são os seguintes. O peso teórico de cada seção é calculado de acordo com a fórmula ou dados padrão da indústria.



Colunas principais de aço (H750*300*6*12mm): De acordo com a fórmula de cálculo do peso da viga H-, o peso teórico é de cerca de 102,3 kg/m. O número de colunas principais é determinado pelo espaçamento dos vãos: o comprimento total do edifício principal é de 70m, com espaçamento dos vãos de 6m (11 vãos) mais os 3,6m mais ocidentais (1 vão), totalizando 13 vãos, ou seja, 26 colunas principais. A altura de cada coluna é de 6m. Peso total: 26 colunas × 6m × 102,3 kg/m=15,958,8 kg ≈ 15,96 toneladas.

Vigas de telhado:
Peso total das vigas do telhado: 47.85 + 21.64=69.49 toneladas.

Seção 1: H900~600*250*6*10mm (seção transversal-variável), o peso teórico é de cerca de 85,2 kg/m. O vão é de 21,6m, 26 vigas (correspondentes a 13 vãos). Peso total: 26 vigas × 21,6m × 85,2 kg/m=47,848,32 kg ≈ 47,85 toneladas.

Seção 2: H600*250*6*10mm, o peso teórico é de cerca de 57,8 kg/m. O vão é de 14,4m, 26 vigas (correspondentes a 13 vãos). Peso total: 26 vigas × 14,4m × 57,8 kg/m=21,640,32 kg ≈ 21,64 toneladas.



Terças de telhado e parede (C160*60*20*1,8mm): Calcule o peso teórico de acordo com a fórmula de aço da seção C-: (160 + 2×60 + 2×20 - 4×1,8) × 1,8 × 7,85 / 10000 ≈ 5,23 kg/m.
Peso total das terças: 12.45 + 4.97=17.37 toneladas.

Terças de cobertura: Dispostas ao longo do comprimento da edificação principal (70m), espaçamento de 1,2m (espaçamento convencional), número de terças: 39m(incluindo pickout) / 1,2m + 2=34 peças. Comprimento total: 34 peças × 70m=2380m. Peso: 2380m × 5,23 kg/m=12,447,4 kg ≈ 12,45 toneladas.

Terças de parede: O perímetro do edifício principal (excluindo a parede partilhada com o edifício de escritórios) é de (70 + 36) ×2 - 22=190m. Altura 6m, espaçamento 1,2m, número de terças por lado: 6m / 1,2m + 2=7 peças. Comprimento total: 190m × 7=950m. Peso: 950m × 5,23 kg/m=4968.5 kg ≈ 4,97 toneladas.



Componentes do mezanino:
Peso total dos componentes do mezanino: 1.48 + 4.92=6.40 toneladas.

Colunas Mezanino (H300*200*6*10mm): O peso teórico é de cerca de 41,2 kg/m. O mezanino tem 7,4m de largura e 70m de comprimento, espaçamento de 6m, número de colunas: 70m / 6m + 1 ≈ 12 peças. Altura 3m. Peso total: 12 peças × 3m × 41,2 kg/m=1483.2 kg ≈ 1,48 toneladas.

Vigas Mezanino (H400*200*6*10mm): O peso teórico é de cerca de 55,4 kg/m. Dispostas ao longo da largura do mezanino (7,4m), espaçamento 6m, número de vigas: 70m / 6m + 1 ≈ 12 peças. Comprimento total: 12 peças × 7,4m=88.8m. Peso: 88,8m × 55,4 kg/m ≈ 4.920,72 kg ≈ 4,92 toneladas.



Colunas-resistentes ao vento (H400*180*6*8mm): O peso teórico é de cerca de 38,6 kg/m. 6 colunas em cada extremidade, totalizando 12 colunas. Altura 6m. Peso total: 12 colunas × 6m × 38,6 kg/m=2779.2 kg ≈ 2,78 toneladas.



Componentes de edifícios de escritórios:
Peso total dos componentes do edifício de escritórios: 7.31 + 2.97 + 1.46=11.74 toneladas.

Vigas de Escritório (H400*200*6*10mm): Peso teórico 55,4 kg/m. Dois pisos, dispostos ao longo do comprimento (22m), espaçamento 4m (espaçamento convencional), número de vigas por piso: 8,15m / 4m + 1 ≈ 3 peças. Comprimento total: 2 andares × 3 peças × 22m=132m. Peso: 132m × 55,4 kg/m ≈ 7.312,8 kg ≈ 7,31 toneladas.

Colunas de escritório: Um lado compartilha as colunas da planta (sem consumo adicional de aço), o outro lado usa H300*200*6*10mm (peso teórico 41,2 kg/m). Número de colunas: 2 andares × (22m / 4m + 1) ≈ 12 peças. Altura 3m por andar, altura total 6m. Peso total: 12 colunas × 6m × 41,2 kg/m=2966.4 kg ≈ 2,97 toneladas.

Vigas de telhado de escritório (H300*150*6*8mm): O peso teórico é de cerca de 29,8 kg/m. Dispostas ao longo da largura (8,15m), espaçamento 4m, número de vigas: 22m / 4m + 1 ≈ 6 peças. Comprimento total: 6 peças × 8,15m=48.9m. Peso: 48,9m × 29,8 kg/m ≈ 1457,22 kg ≈ 1,46 toneladas.





Somando todos os componentes, o consumo total de aço do projeto é de: 15.96 + 69.49 + 17.37 + 6.40 + 2.78 + 11.74=122.74 toneladas. Considerando a perda de aço no processamento e instalação (taxa de perda convencional de 3% a 5%), o consumo total real de aço é de cerca de 126,2 a 128,8 toneladas. Este cálculo é baseado no peso teórico das seções de aço e no espaçamento de instalação convencional, o que é consistente com o método de cálculo comum do consumo de aço em plantas de estrutura metálica.







O projeto adota uma estrutura de aço de vão único, que pertence à estrutura de pórtico comum em plantas industriais. O sistema de suporte-de carga principal é composto por colunas principais de aço, vigas de telhado e colunas-resistentes ao vento, que juntas suportam a carga vertical (peso-próprio, carga de neve, carga de equipamento) e carga horizontal (carga de vento, carga sísmica). O mezanino adota uma estrutura secundária de aço, que é conectada à estrutura principal para garantir a estabilidade geral. O prédio de escritórios compartilha uma parede com a planta principal, o que não só economiza recursos terrestres, mas também reduz o consumo de aço do prédio de escritórios, e a conexão estrutural é compacta e razoável.

Do ponto de vista do projeto estrutural, o projeto de vão-único sem colunas intermediárias maximiza o espaço interno da planta, o que é conveniente para o layout dos equipamentos de produção e a circulação de mercadorias. A seleção dos tamanhos das seções é científica: as principais colunas de aço (H750*300*6*12mm) e vigas do telhado (H900~600*250*6*10mm) adotam vigas de grande-seção H-, que têm forte capacidade de carga e podem atender aos requisitos de carga da planta de grande-vão. As colunas-resistentes ao vento (H400*180*6*8mm) são dispostas em ambas as extremidades para melhorar o desempenho horizontal anti-vento da estrutura, que é adequado para as características climáticas das Filipinas com tufões frequentes. O mezanino e o prédio de escritórios adotam vigas H-de seções médias e pequenas, que equilibram a capacidade de carga e a eficiência econômica. As terças de seção C-(C160*60*20*1,8mm) têm as vantagens de peso leve e alta resistência, o que pode efetivamente reduzir o peso próprio-da estrutura e economizar consumo de aço.





Alta utilização de espaço: O projeto de-span único sem colunas intermediárias elimina a limitação de espaço causada pelas colunas intermediárias, tornando o espaço interno da planta aberto e flexível. Ele é adequado para vários layouts de produção, especialmente para empresas que precisam de instalação de equipamentos em grande-escala e espaço de operação-em grandes áreas. O projeto do mezanino amplia ainda mais o espaço utilizável, que pode ser utilizado para armazenamento, escritório ou produção auxiliar, melhorando a taxa de utilização integral do edifício.



Rolamento de força razoável e alta estabilidade: A estrutura principal adota vigas H-com projeto de seção razoável, que possuem excelentes propriedades mecânicas e podem suportar diversas cargas com eficiência. As colunas resistentes-ao vento dispostas em ambas as extremidades aumentam a rigidez horizontal da estrutura, o que pode resistir eficazmente ao impacto de tufões e garantir a segurança estrutural. O projeto de parede compartilhada entre o edifício de escritórios e a planta principal aumenta a integridade geral da estrutura e melhora a estabilidade do edifício de escritórios.



Economia e economia de energia-: A seleção dos tamanhos das seções é otimizada e o consumo de aço é razoavelmente controlado (o consumo unitário de aço é de cerca de 50,2 kg/m², calculado pela área principal do edifício de 2.520 m²). As terças de seção C-são leves e de alta eficiência, o que não apenas economiza recursos de aço, mas também reduz o custo de engenharia de fundação. O projeto de parede compartilhada reduz o uso de materiais de construção e os custos de construção, o que está em linha com a demanda econômica das empresas filipinas para a construção de plantas.



Construção rápida e manutenção conveniente: os componentes da estrutura de aço são pré-fabricados na fábrica, com alta precisão de processamento e instalação conveniente-no local, o que pode reduzir significativamente o período de construção e atender à demanda das empresas por produção rápida. Os componentes da estrutura de aço são de fácil manutenção, desmontagem e reutilização, com boa durabilidade e longa vida útil. Ao mesmo tempo, o modo de produção modular da estrutura de aço contribui para reduzir os custos de construção e melhorar a eficiência da construção, o que está em linha com a tendência de desenvolvimento de edifícios pré-fabricados nas Filipinas.



Boa adaptabilidade: O projeto da estrutura é adequado para o clima tropical marinho das Filipinas. Os componentes principais-de seção grande podem resistir às altas temperaturas, umidade e clima de tufão nas Filipinas. O espaço interno aberto é conveniente para ventilação e dissipação de calor, o que pode melhorar o ambiente de trabalho da planta.





As Filipinas são um mercado emergente no Sudeste Asiático, com uma indústria de construção em expansão. Espera-se que o tamanho do mercado da indústria da construção mantenha uma taxa composta de crescimento anual de 6,8% de 2025 a 2030, e a procura por plantas industriais está a aumentar com a aceleração da industrialização. Manila, Cebu e Davao são os três principais centros económicos das Filipinas, com diferentes características industriais e exigências de mercado. O desenho estrutural e as características deste projeto são altamente aplicáveis ​​a estes três principais mercados, como segue:





Manila, como capital e centro econômico das Filipinas, é o núcleo do desenvolvimento industrial e comercial nacional, com um alto grau de industrialização e densa distribuição de pequenas e médias-empresas (PMEs), especialmente nas áreas de indústria leve, montagem de eletrônicos e processamento de alimentos. A demanda do mercado por plantas industriais de pequeno e médio- porte é enorme. Ao mesmo tempo, Manila está localizada na zona de clima tropical marinho, com tufões frequentes e altos preços dos terrenos.

A aplicabilidade deste projeto em Manila se reflete em três aspectos: primeiro, o projeto de vão único-sem colunas intermediárias tem alta utilização de espaço, o que pode atender às necessidades das PMEs em termos de layout flexível de equipamentos de produção, e o projeto de mezanino expande ainda mais o espaço utilizável, o que é adequado para a situação de altos preços dos terrenos em Manila e pode ajudar as empresas a economizar custos de terrenos. Em segundo lugar, o projeto-resistente ao vento da estrutura (disposição de colunas-resistentes ao vento) pode resistir efetivamente aos tufões, o que está em linha com as características climáticas de Manila. Terceiro, a estrutura de aço tem as vantagens de construção rápida e baixo custo, o que pode atender à demanda das PME por construção rápida e controle de custos. Além disso, Manila é o principal mercado de importação de estruturas de aço nas Filipinas, e os componentes pré-fabricados da estrutura de aço do projeto podem ser rapidamente transportados e instalados, o que está em linha com a tendência de desenvolvimento de edifícios pré-fabricados em Manila.





Cebu é o centro econômico da região de Visayas, com uma economia marítima desenvolvida e uma indústria manufatureira, com foco em indústrias como construção naval, eletrônica e processamento têxtil. A demanda por plantas industriais concentra-se principalmente em plantas de médio-tamanho com certa capacidade-de carga e requisitos de espaço. Cebu tem uma localização geográfica superior, transporte conveniente e um preço de terreno relativamente baixo em comparação com Manila, mas também é afetada por tufões e alta umidade.

A aplicabilidade deste projeto em Cebu se reflete principalmente em: Primeiro, a estrutura principal adota vigas H-de grande -seção, que têm forte capacidade de carga e podem atender aos requisitos de carga de empresas de manufatura, como construção naval e eletrônica (por exemplo, instalação de equipamentos pesados). Em segundo lugar, o espaço interno aberto é conveniente para o transporte e colocação de equipamentos-de grande escala e produtos semi{6}}acabados, o que é adequado para as necessidades de produção da indústria manufatureira de Cebu. Terceiro, a estrutura de aço tem boa resistência à corrosão (após tratamento anti-corrosão), que pode se adaptar ao clima marinho de alta umidade em Cebu. Além disso, o projeto de modernização do porto de Cebu e a construção do parque industrial estão em pleno andamento, e o desenho da estrutura metálica do projeto é consistente com a demanda de construção de plantas industriais na região, que tem amplas perspectivas de mercado.





Davao é o centro econômico de Mindanao, concentrando-se principalmente no processamento agrícola, mineração e indústria leve. A demanda do mercado por plantas industriais é principalmente de plantas de pequeno e médio{1}} porte, com estrutura simples, baixo custo e rápida construção. Davao está localizada na parte sul das Filipinas, com relativamente menos impacto de tufão do que Manila e Cebu, mas alta temperatura e umidade, e o nível econômico é ligeiramente inferior ao das duas principais cidades, por isso as empresas prestam mais atenção ao controle de custos.

A aplicabilidade deste projecto em Davao é particularmente proeminente: Em primeiro lugar, o projecto tem um consumo razoável de aço e baixo custo de construção, o que está em linha com as necessidades de controlo de custos das empresas em Davao. Em segundo lugar, a velocidade de construção da estrutura de aço é rápida, o que pode ajudar as empresas a entrar em produção rapidamente e aproveitar a oportunidade de mercado. Terceiro, o projeto da estrutura é simples e prático, o custo de manutenção é baixo, o que é adequado às necessidades operacionais de pequenas e médias-empresas em Davao. Além disso, Davao está promovendo a construção de parques industriais e instalações de processamento agrícola, e a estrutura compacta e o design de espaço flexível do projeto podem atender bem às necessidades de processamento agrícola e plantas de apoio à mineração, que têm forte competitividade no mercado.





O consumo total de aço do projeto da planta CBC SG ECO é de cerca de 128,8 toneladas. O projeto adota uma estrutura de aço de vão único com design razoável, layout compacto, alta utilização de espaço, boa estabilidade e eficiência econômica. As características estruturais do projecto são altamente consistentes com as características climáticas e a procura do mercado das Filipinas. Em Manila, pode satisfazer as necessidades das PME em termos de espaço e controlo de custos; em Cebu, pode adaptar-se às necessidades de carga da indústria transformadora; em Davao, pode atender às necessidades das empresas de construção rápida e de baixo custo. Com o desenvolvimento contínuo da indústria de construção filipina e a crescente demanda por plantas industriais, este tipo de projeto de planta com estrutura de aço tem ampla aplicabilidade de mercado e valor de promoção nos principais mercados filipinos, como Manila, Cebu e Davao. Ao mesmo tempo, como as Filipinas dependem de estruturas de aço importadas, os produtos de estruturas de aço pré-fabricadas deste projeto estão em linha com as características de oferta e procura do mercado das Filipinas e têm boas perspectivas de mercado.
